DVB标准

Digital Video Broadcasting（数字视频广播）是一个完整的数字电视解决方案，其中包括DVB-C（数字电视有线传输标准）， DVB-T（数字电视地面传输标准），DVB-S（数字电视卫星传输标准），下面主要介绍DVB-S系统。

DVB-S为数字卫星广播标准，卫星传输具有覆盖面广、节目容量大等优点。信号采用RS(188，204)和卷积码的级联编码，调制方式为QPSK。

DVB-S信道编码及调制的基本原理

原理框图

根据ETSI的DVB-S标准，原理框图如下所示

由于卫星提供的DTH服务特别受功率限制的影响，因此主要的设计目的应该为抗噪声和干扰，而不是频谱效率。为了在不过度损害频谱效率的前提下实现很高的能量效率，系统应使用QPSK调制和卷积码和RS码的级联。

接口

信道编码

TS流适配单元（adaptation）

输入的TS流根据MPEG-2格式按照固定的长度打包，数据包的长度为188，帧头为同步字 $47_{hex}$。DVB-S标准中要求每8个TS数据包组成一个超帧，将超帧中的8个同步头进行反转，变为$b8_{hex}$，其余的同步头不变。同时还要自动插入空包，在数据包后插入16个0，将长度为188的数据包包补充成长度为204的数据包，与后续的信道编码模块建立时钟匹配和接口连接。

扰码单元（energy dispersal）

基带信号中含有很多连“1”或者连“0”的现象，会导致基带信号的频谱中含有较多的低频成分，既不利于信号在信道的传输，也不利于在接收端提取时钟信号。因此采用扰码，将TS流转化成伪随机序列。DVB-S标准中的随机化的原理图如下：

伪随机二进制序列的生成多项式如下：

$$ 1 + x^{14} + x^{15} $$

扰码以8个数据包组成的超帧为单位进行处理，在每一个单元开始处理时，将序列”100101010000000“装入寄存器，对其进行扰码处理。数据包的同步字不进行扰码处理。

RS编码

外码采用RS编码，其具有同时纠正随机错误和突发错误的能力，并且纠正突发错误更有效。DVB-S采用的编码格式为RS(239,255)截断而得到的RS(188,204)编码，最大可纠错长度为8个字节，编码从同步字$47_{hex}$或$b8_{hex}$开始。

编码原理简述

假设信息多项式为

$$ m(x)=m_{187}x^{187}+m_{186}x^{186}+\cdots+m_1x^1+m_0 $$

码生成多项式为

$$ g(x)=(x+a^0)(x+a^1)(x+a^2)\cdots(x+a^{14})(x+a^{15}) $$

其中的_a_ = 02_hex_，则生成多项式的展开式为

$$ g(x)=x^{16}+59x^{15}+13x^{14}+104x^{13}+189x^{12}+68x^{11}+209x^{10}\\+30x^{9}+8x^8+163x^7+65x^6+41x^5+229x^4+98x^3+50x^2+36x+59 $$

将$x^{16}\cdot m(x)$除以$g(x)$后，余式为关于x的15次多项式，其16个系数即为生成的16个校验字节，将其添加到188长度的数据包后即可完成RS(188,204)的编码。

卷积交织

在数字信号传输过程中，由于一些突发性干扰，会导致一连串的数据错误，很有可能超出RS码的纠错范围。而卷积交织可以将错误的字符分散开，使得信道变成近似无记忆信道。DVB-S中采用的是交织深度为12的卷积交织。交织和解交织的框图如下：

卷积编码

内码采用的是(2,1,7)型的卷积码，编码效率为$\frac{k}{n}=\frac{1}{2}$，由6个移位寄存器和2个模二加加法器构成，1个bit信号生成2个bit的编码信号，约束长度为7。

当信道质量较好时可以对编码信号进行删余，提高信道利用率。

Matlab仿真

TS流适配及扰码模块

CLKdivide

一路高清电视信号的码率为$8Mbps$，因此二进制信号的速率为$8Mbps$，输入的数据为$uint8$类型，所以输入的信号速率为$1M$。所以CLKdivide模块将$200MHz$的时钟分频到$1MHz和8MHz$。

sigSource

此模块产生输入的TS流信号，并且生成RS编码的开始、结束和使能信号。由于每输出一个188字节长度的数据包后要暂停输出TS流插入空包，所以采用使能系统，每计数188次后拉低使能插入空包。

HeaderProcess

此模块对输入的TS流进行速率转换和组超帧，每八个数据包组合为一个超帧，并反转第一个同步字，由$0x47$转为$0xb8$，并生成使能sigSource的信号。同时生成扰码模块的控制信号。

第一个Multiport Switch用来进行插入空包，第二个Multiport Switch用来反转超帧的第一个同步字。

myScrambler

根据扰码的生成多项式进行设计。HeaderProcess生成的扰码使能信号正好在输入同步字时拉低，不进行扰码处理，扰码复位信号在输入了一个超帧后重新装入初始序列”100101010000000“。

仿真数据

RS编码模块

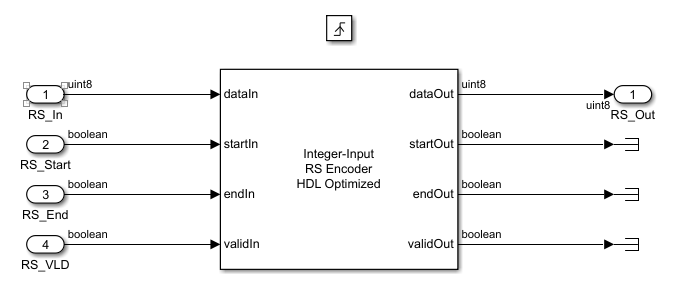

使用HDL Coder中的模块，由于时钟速率为200 $MHz$，因此需要加入一个触发模块，保证RS编码是按照码元速率$R_B$进行编码

卷积交织

同样加入触发模块，保证交织的速度为码元速率$R_B$。

uint8转binary模块

首先对输入的数据按位相与，取出每一位的数据后使用Multiport Switch逐位输出，计数器的使能速率为码元速率$R_B$的8倍。

卷积编码

不进行删余的话，编码效率为$\frac{1}{2}$。也可以进行删余，可以得到$\frac{2}{3}、\frac{3}{4}、\frac{5}{6}、\frac{7}{8}$的编码效率。在一定带宽内，编码效率越大传输效率越大，同时纠错能力越差。

Vivado实现

Vivado的代码大部分都由HDL Coder生成，或者由Matlab生成系数文件，再导入到Vivado的IP核中。

DataSource_Scrambler

直接生成hdl代码的话，DataSource_Scrambler模块中的sigSource模块在200 $MHz$的频率下建立时间的裕量不满足时序，因此在生成HDL之前进行如下配置：

在输出端加入一级流水线后，综合布线后时序即可通过。同时在这个模块的输出信号处全部加上一个delay模块组成流水线。

扰码模块

可以看到每输入8个数据包后，扰码内部的D触发器的初值得到重置，同时反转后的同步字$0xb8$没有被扰码处理。

数据对齐

在仿真过程中，发现同步字$0xb8$和RS编码的使能信号没有对齐，因此添加如下模块：

在将输出的使能信号延后一个数据周期，即可保证信号的同步。

RS编码

将modelsim的数据导入到matlab进行解码，可以看到将188个数据包完整的解了出来。

升余弦滚降滤波器

Matlab滤波器设计

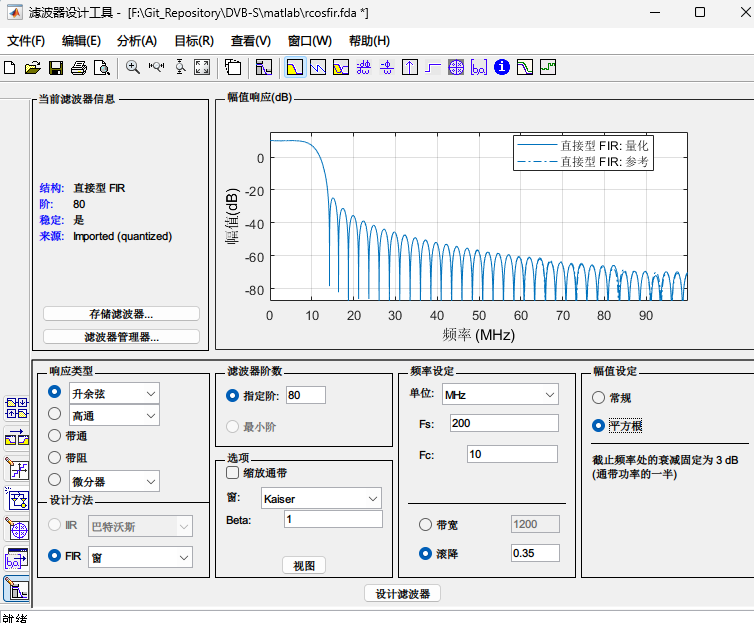

根据DVB-S标准的要求，升余弦滚降系数为$0.35$，使用Matlab的filterDesigner工具设计滤波器系数。

在FPGA中要对滤波器系数进行定点化处理。

对系数进行32位量化后幅值响应如下：

对系数进行16位量化后幅值响应如下：

可以看出16位量化的幅值响应和32位量化的响应几乎一样，为了节省空间，因此使用16位量化。

量化结束后点击目标→Xilinx系数文件 生成coe文件。

Vivado Fir滤波器设计

选择 Source为COE FIle

输入的采样频率要和时钟频率相等，不进行过采样。

在Implementation中将系数类型选择为有符号数，位宽设置为16。

输入的信号为正负1，所以输入的位宽为2，第一位为符号位。输出模式设置为全精度。

波形
